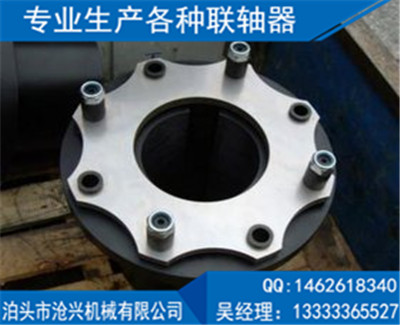

JMI型帶沉孔基本型膜片聯軸器
|
詳細說明
|
? |
JMI型膜片聯軸器 (JB/T 9147-1999)
●膜片聯軸器是由幾組膜片（不銹鋼薄扳）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。
● 膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬彈性元件撓性聯軸器，不用潤滑，結構較緊湊，強度高，使用壽命長，無旋轉間隙，不受溫度和油污影響，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。
● 膜片聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，噪聲小，基本不用維修，制造較方便，可部分代替齒式聯軸器。膜片聯軸器在國際上工業發達國家應用已很普遍,在實際應用中一般采用接中間軸型，以提高兩軸線偏移補償性能。
注：
JM型膜片聯軸器基本參數及主要尺寸
型號
公稱轉矩N．m
瞬時*大轉矩N．m
*大轉速r/min
軸孔直徑d1、d2
軸孔長度mm
Dmm
Amm
重量mm
轉動慣量kg．m2
J1型
Y型
L(推薦)
L
L
JM1
40
63
10700
14
27
32
35
80
8±0.2
0.9
0.0005
16、18、19
30
42
20、22、24
38
52
25、28
44
62
JM2
63
100
9300
20、22、24
38
52
40
92
1.4
0.0011
25、28
44
62
30、32、35、38
60
82
JM3
100
200
8400
25、28
44
62
45
102
2.1
0.002
30、32、35、38
60
82
40、42、45
84
112
JM4
250
400
6700
30、32、35、38
60
82
55
128
11±0.3
4.2
0.006
40、42、45、48、50、55
84
112
JM5
500
800
5900
35、38
60
82
65
145
6.4
0.012
40、42、45、48、50、55、56
84
112
60、63、65
107
142
JM6
800
1250
5100
40、42、45、48、50、55、56
84
112
75
168
14±0.3
9.6
0.024
60、63、65、70、71、75
107
142
JM7
1000
2000
4750
45、48、50、55、56
84
112
80
180
15±0.4
12.5
0.0365
60、63、65、70、71、75
107
142
80
132
172
JM8
1600
3150
4300
50、55、56
84
112
200
15.5
0.057
60、63、65、70、71、75
107
142
80、85
132
172
JM9
2500
4000
4200
55、56
84
112
205
20±0.4
16.5
0.065
60、63、65、70、71、75
107
142
80、85
132
172
JM10
3150
5000
4000
55、56
84
112
90
215
19.5
0.083
60、63、65、70、71、75
107
142
80、85、90
132
172
JM11
4000
6300
3650
60、63、65、70、71、75
107
142
100
235
23±0.5
25
0.131
80、85、90、95
132
172
JM12
5000
8000
3400
60、63、65、70、71、75
107
142
250
30
0.174
80、85、90、95
132
172
100
167
212
JM13
6300
10000
3200
63、65、70、71、75
107
142
110
210
36
0.239
80、85、90、95
132
172
100、110
167
212
JM14
8000
12500
2850
65、70、71、75
107
142
115
300
27±0.6
45
0.38
80、85、90、95
132
172
100、110
167
212
JM15
10000
16000
2700
70、71、75
107
142
125
320
55
0.5
80、85、90、95
132
172
100、110、120、125
167
212
1、用戶有需要各種非標軸孔、鍵槽、軸孔配合長度的，請在訂貨時標明，本公司均承接制造。
2、誠告用戶：隨著工藝與材料的改進，在保證各型號聯軸器的主要性能參數和尺寸不變的情況下，今后產品尺寸 會有修改，屆時恕不另行通知。
